Подключение однофазного устройства плавного пуска ACSST к бытовому однофазному насосу -ничего сложного !

 Это устройство еще первых моделей ACSST было установлено в приямке  ДЕСЯТЬ лет назад и страничка размещена тогда же на старой версии сайта . Мы решили не делать новую страницу, а внести изменения, которые выделены цветом шрифта. /кому интересно будет, что там и как сейчас, ожидайте продолжения, линк будет размещен внизу тут же на странице/



Исходные данные (май 2010 г):

Pedrolo-pumpe-as-object-for-use-soft-starter -есть однофазный насос Pedrollo с гидроаккумулятором, используемый для подачи воды в дом и для  полива огорода.

  •  Тип Pedrollo JSWm 15 MX:
  •  - производительность 5 - 80 л/мин, напор 30 - 52 м, гидроаккумулятор 24 л;
     - двигатель однофазный конденсаторный 220 В, 50 Гц, 2900 об/мин ;
     - номинальная мощность -1.1 кВт, ном.ток 6,6 А;
     - максимальная потребляемая мощность 1350 Вт;
     - рабочий конденсатор 25 мкФ;
     - глубина скважины -24 м /почему был выбран именно этот насос? Остается загадкой/.




Пока дело до полива не дошло, никто не обращал внимание на просадки напряжения при пусках.
Но когда к включенным в сеть холодильнику, СВЧ-печи и паре-тройке других нагрузок начал добавлять свое потребление насос во время полива огорода, все "прелести" прямых пусков тут же стали заметны на других потребителях электроэнергии в доме.
Выбор самого устройства проблемы не составил - ACSST210 с номинальным током 10 А.

Господ специалистов просим не зубоскалить по поводу описания процесса подключения, ибо рекомендации рассчитаны на обычного человека, способного держать в руках отвертку, кусачки и могущего зачистить провод....

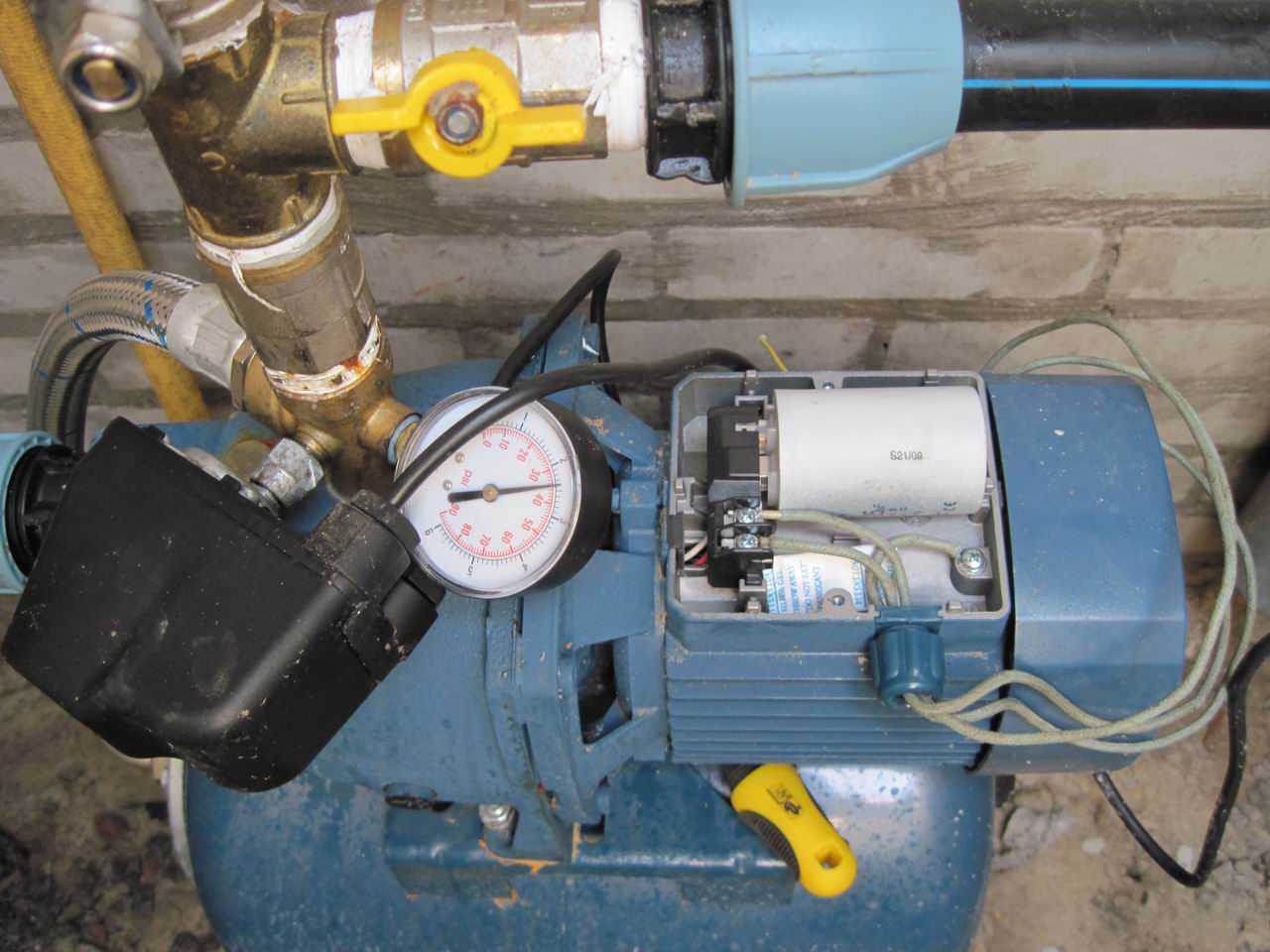

початок монтажу AST to Pedrollo Итак -отвинчиваем винты крышки клеммной коробки двигателя (для наоса WILO задача ничем не отличается). Отсоединяем провода, идущие  от реле давления на клеммы двигателя. / "корпусная земля" - желто-зеленый, синий и коричненвый/красный - условные "нейтраль" и "фаза", но если перепутаете, ничего страшного не произойдет/.
клемна коробка двигуна насоса Pedrollo Продергиваем провода через колпачок наружу и подтягиваем к клеммнику однофазного плавного пускателя
ACSST-монтаж-на-електродвигун насоса Заготовленные ранее провода (Кабельные наконечники конечно же лучше, но не у всякого есть под руками.) прикручиваем к клеммам ACSST210 (ноги "COMP" и "N") и запускаем в клеммную коробку двигателя. /на фото провод БПВЛ 2.5, но сгодится любой изолированный сечением не меньше 1.5 кв.мм... выбор сечения - в рекомендациях/
монтаж-однофазного-плавного-пуску-на-насос Прикручиваем провода от реле давления  к клеммам однофазного устройства плавного пуска. (ноги "N", "LINE" or "L")
приєднання-проводів-до-клемника-пускача Затягиваем клеммы, желательно с установленной пружинной шайбой (вибрации двигателя ведь присутствуют! Что произойдет, если контакт ослабнет или отпадет под нагрузкой, смотрите ужастики на странице "Примеры отказов в гарантийном ремонте, фотки с ACSST-220P).

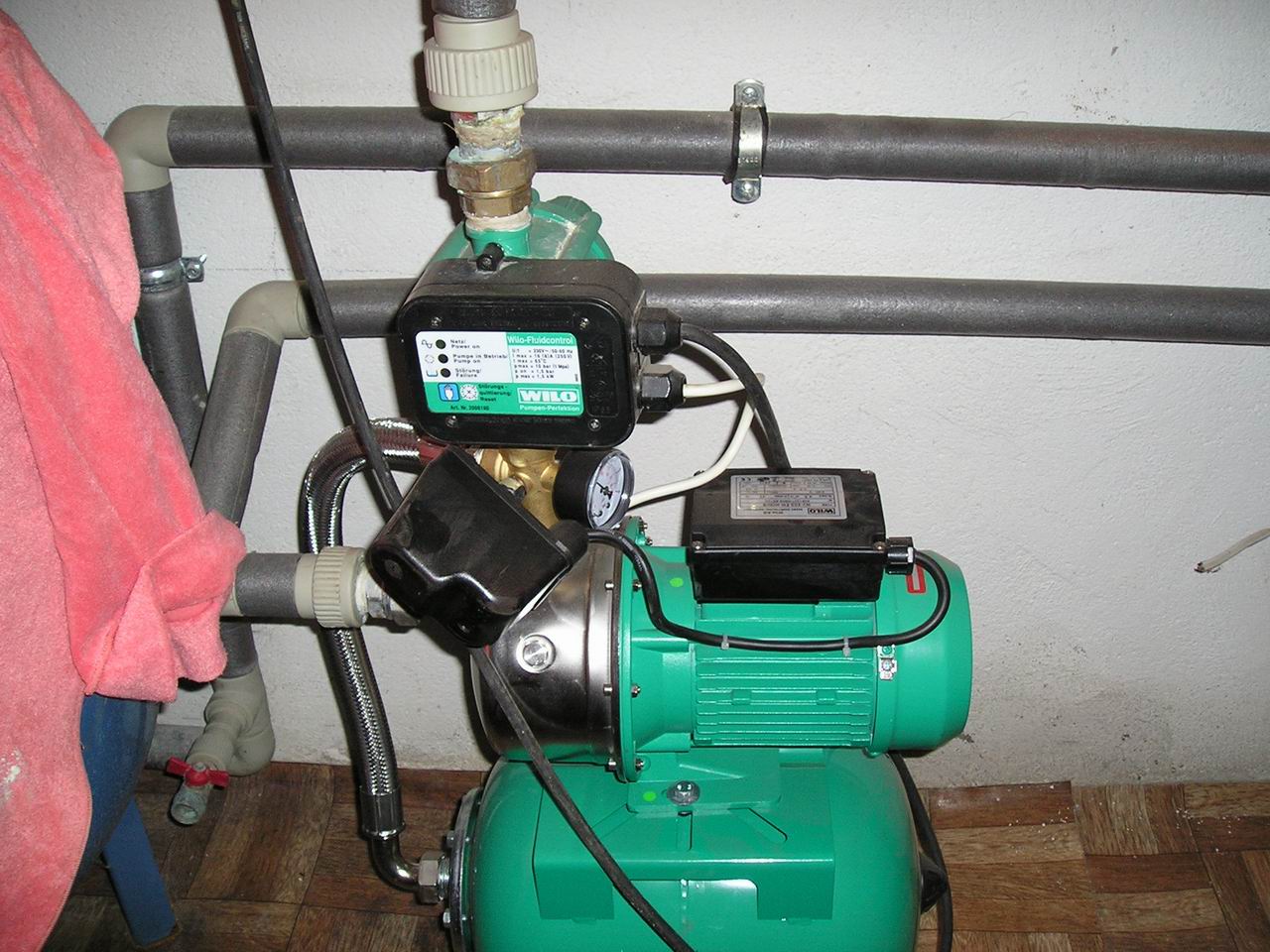

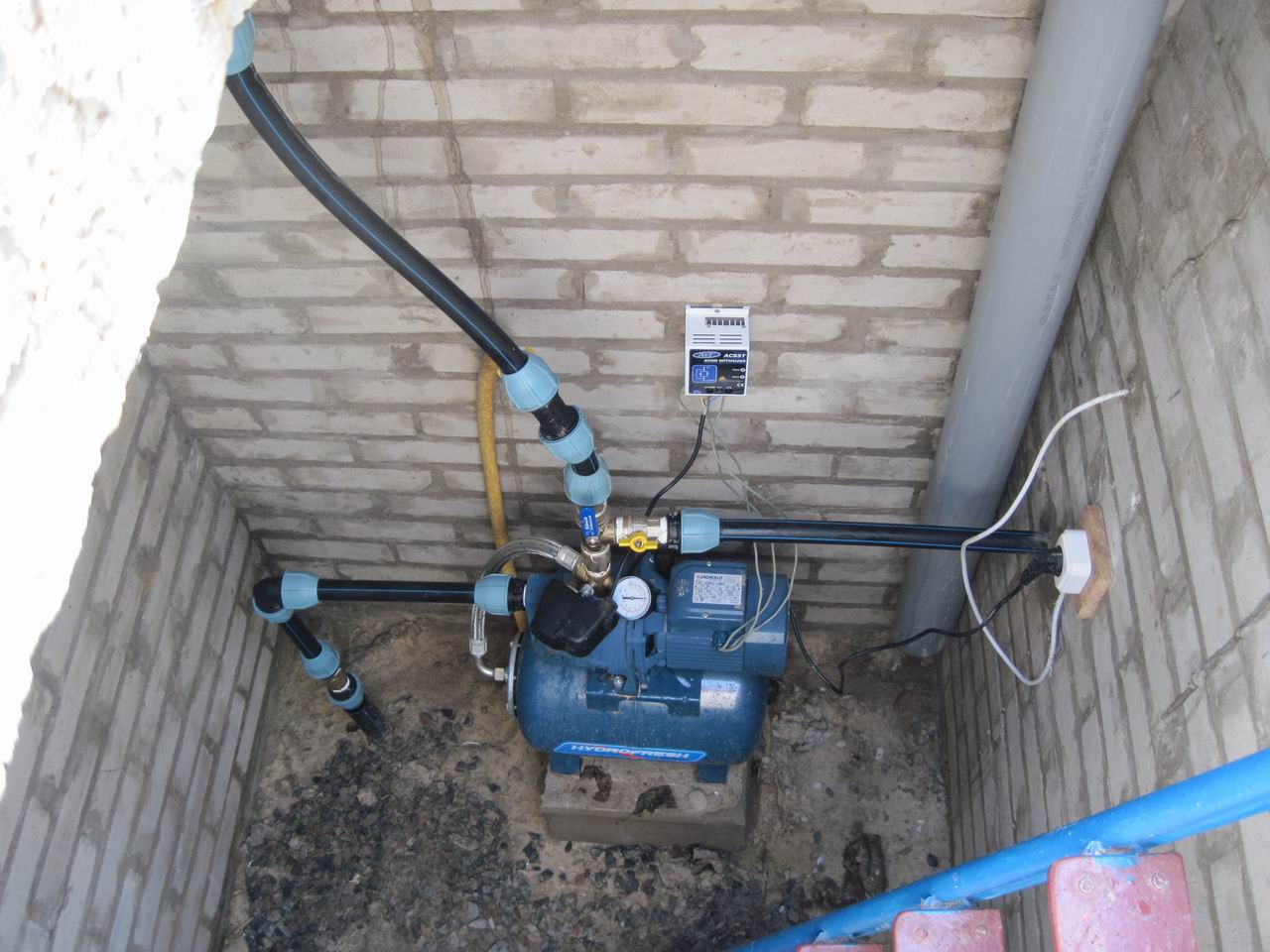

завершення-монтажу-плавного-пуску-на-насос-Pedrollo Закрепляем плавный пускатель на стенке приямка вертикально возле насоса. (Рекомендация - не прислоняйте прямо к стенке, если по ней может течь конденсат)
змонтована-система-однофазний-плавний-пуск-насосна-станція Возвращаем на место крышку клеммной коробки. Вынимаем лестницу.

Все, можете включать... и радоваться отсутствию мигания лампочек в доме, когда бабушки или теща решит огород полить, а Вы футбол намерились смотреть.

Весь процесс сборки схемы занял минут 20 (без учета времени, потраченного на поиски нужного куска провода)

Обращаем внимание специалистов : на видео  при прямом пуске (отметка 0:25 и повтор на 1:02), можно заметить как дергается стрелка манометра.
На видео  уже с плавным пуском (отметка 1:33) этого начального рывка уже нет, давление в баке нарастает плавно.
Залезть в яму с осциллографом для того, чтобы удостовериться в уменьшении пусковых токов, не удалось.
Ибо в деревне редко у кого на хозяйстве есть осциллограф. Однако можете поверить на слово, что пусковой ток снизился в 2.5 раза. Но по прекратившемуся миганию лампочек можно косвенно судить, что свою задачу - выровнять нагрузку на сеть - однофазный плавный пускатель ACSST210 выполнил. Хотя вместо старых ACSST выпускаются AST1-210AST1-220, подключение новых ничем не сложнее /перейти к чтению на новой страничке, линк здесь:: продовження щодо пуску однофазного насосу /.
