Примеры в картинках и с пояснениями. Коллекция содержит больше фоток, но здесь подобраны самые типичные случаи:
Фотки, описания, причины и следствия (это ВЫ увидите сами, кликнув по фотке)
 |

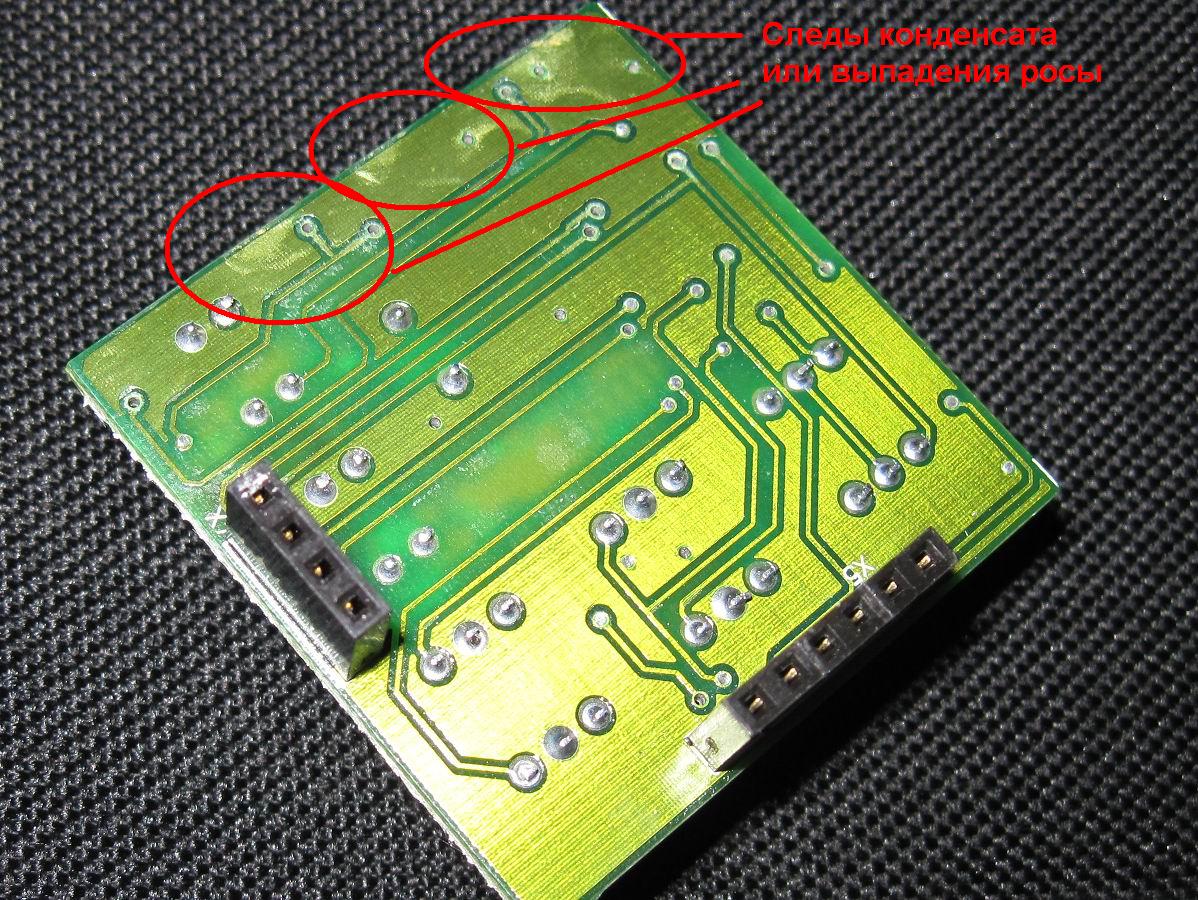

на фото -плата процессора с явными следами потеков воды (конденсата) Описание неисправности: -при подаче силового питания произошло закорачивание дорожек, что привело к выходу из строя чипа CPU Нарушение п.8 "Умов гарантійного обслуговування" |
 |

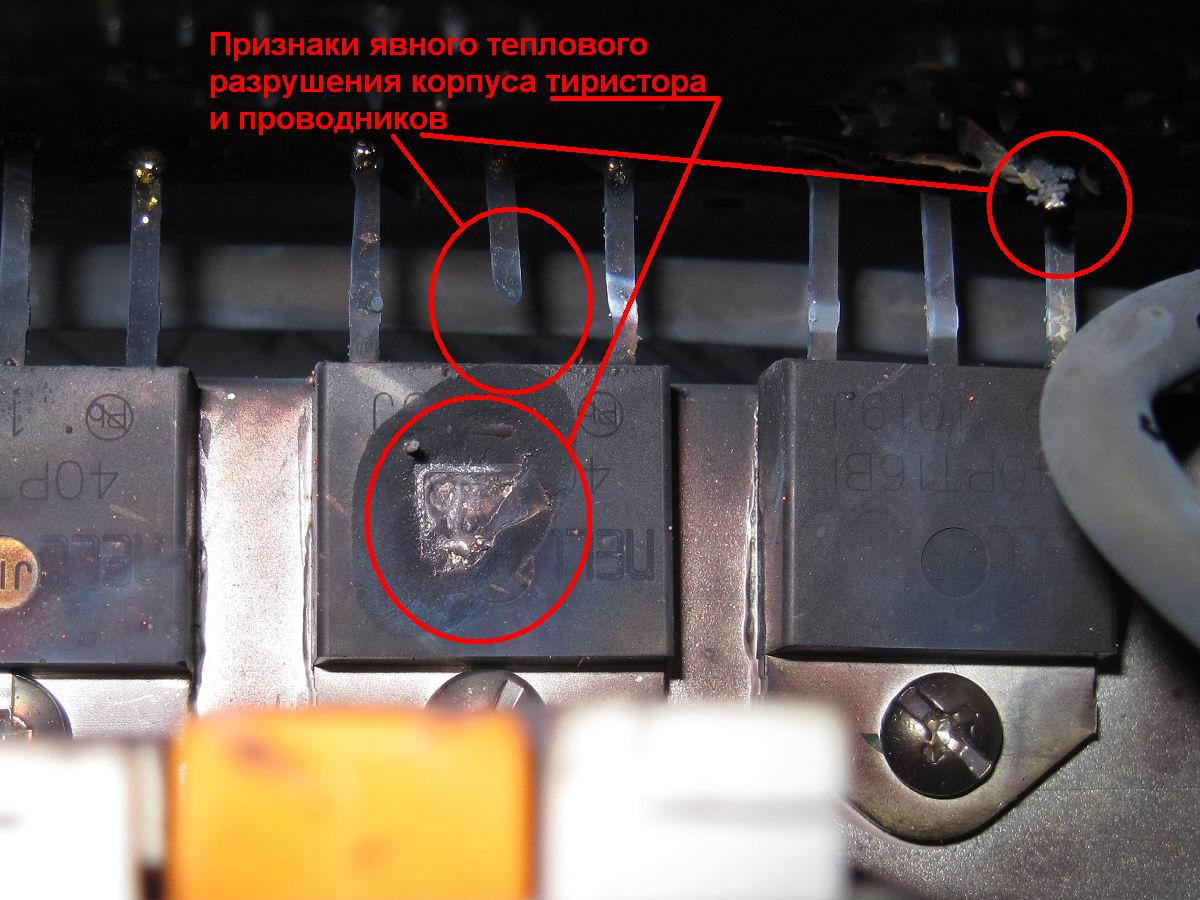

Фото силовой части VST2 Описание неисправности: -выход из строя силовых тиристоров в результата короткого замыкания в нагрузке, что привело к появлению ударного тока, разрушившего корпус тиристора и испарившего силовые выводы Нарушение ПУЭ п."Использование быстродействующих предохранителей" |
 |

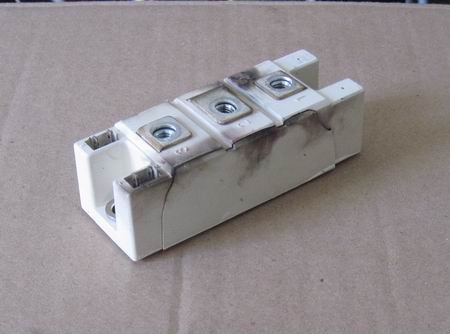

Фото тиристорного модуля SKKT162/16 -выход из строя силовых тиристорных модулей в AST3 результата короткого замыкания в нагрузке, что вызвало ударный ток, взорвавший силовой чип и разрушивший корпус модуля Нарушение ПУЭ п."Использование быстродействующих предохранителей" |
|

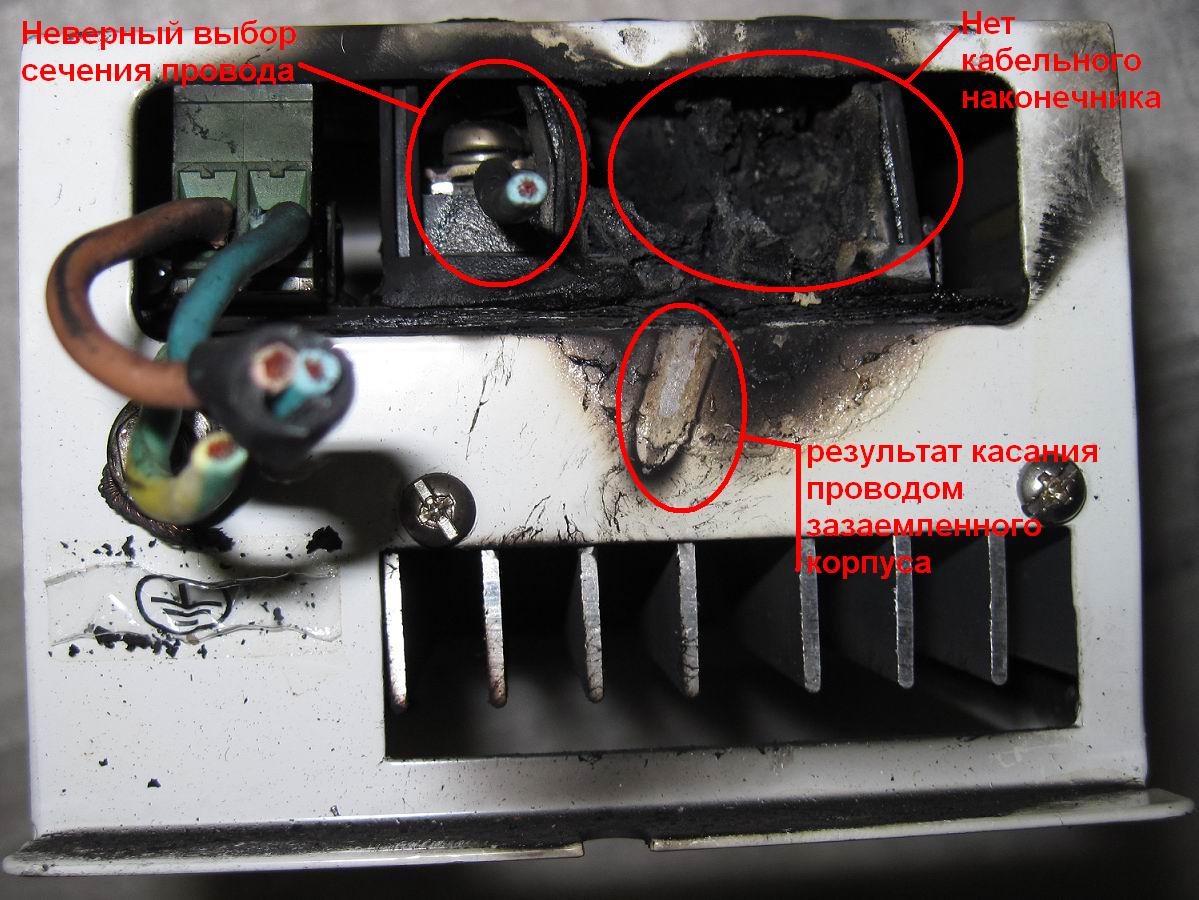

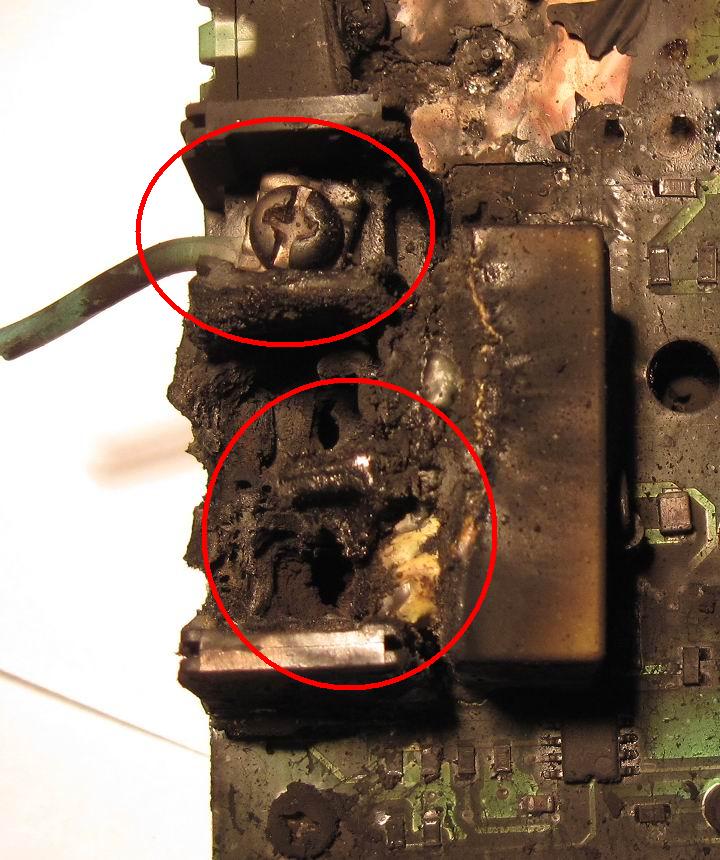

Фото ACSST220-P со стороны силового клеммника -термическое разрушение клеммника, вызвавшее попадание подводящего провода на корпус и повлекшее дополнительно короткое замыкание; Результат выбора провода с малым сечением, отсутствие правильной заделки (зачистки) концов (кабельного наконечника) и недостаточное усилие затяжки винтов силового клеммника |
 |

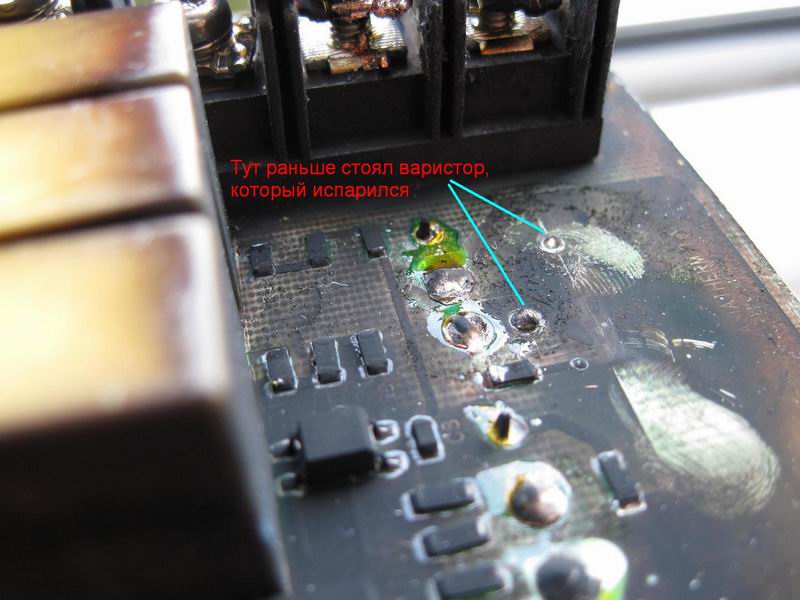

VST2-30 фото верхней части силовой платы, на фото место, где был припаян варистор, предназначенный для защиты тиристоров от коротких пиков перенапряжений.
- защитный варистор просто испарился; Причина - отсоединение одной из выходных фаз плавного пускателя от статора асинхронного двигателя (насоса в данном случае, ошибка персонала) при работе под нагрузкой. |
 |

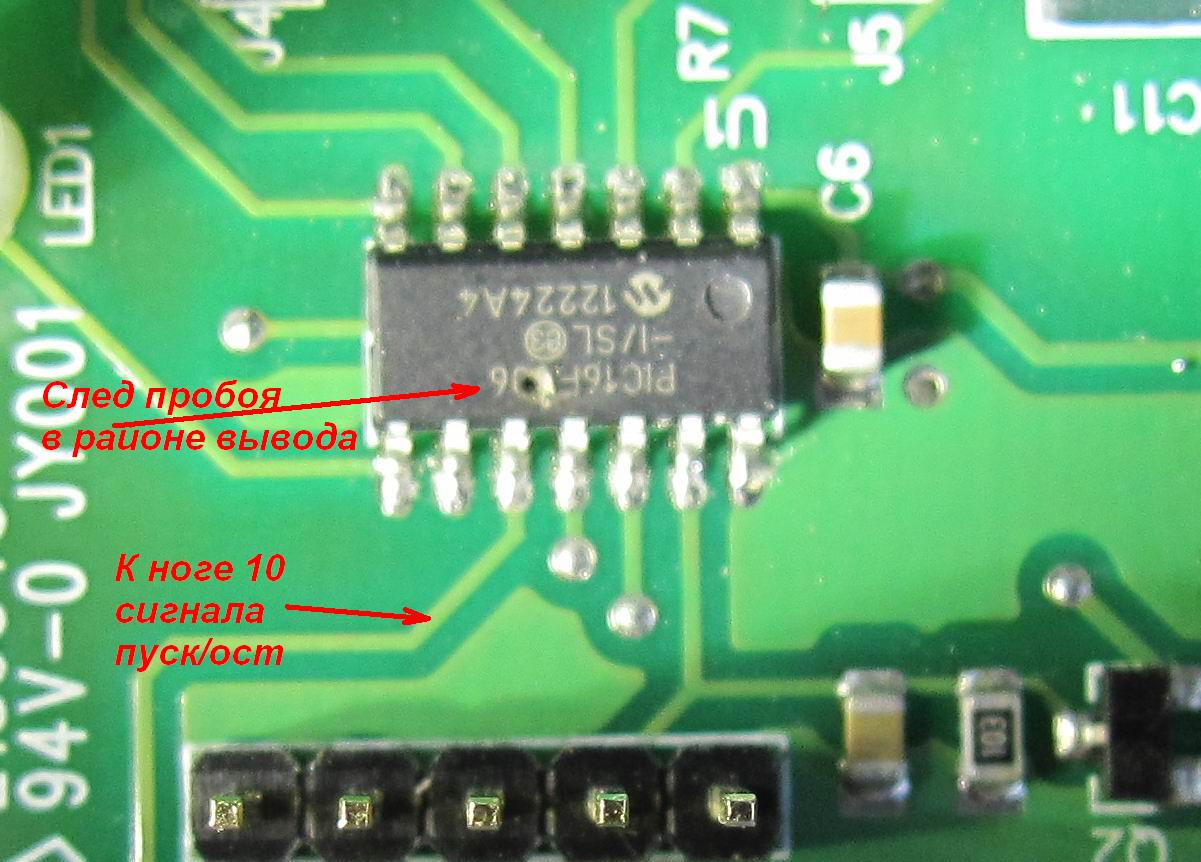

Фото верхней части печатной платы в районе ног I/O CPU.
- дырка в корпусе процессора при пробое ; Причина - попадание высокого напряжения на клеммы "Пуск/Стоп" плавного пускателя, |
 |
AST2-11 - фото верхней части силовой платы, варистор:
- явно видна трещина, а с другой стороны вообще откололся кусочек; Причина та же - разрыв соединения одной из фаз плавного пускателя с клемником на статоре двигателя, дуга, перенапряжение и геройское самопожертвование варистора. |
 |

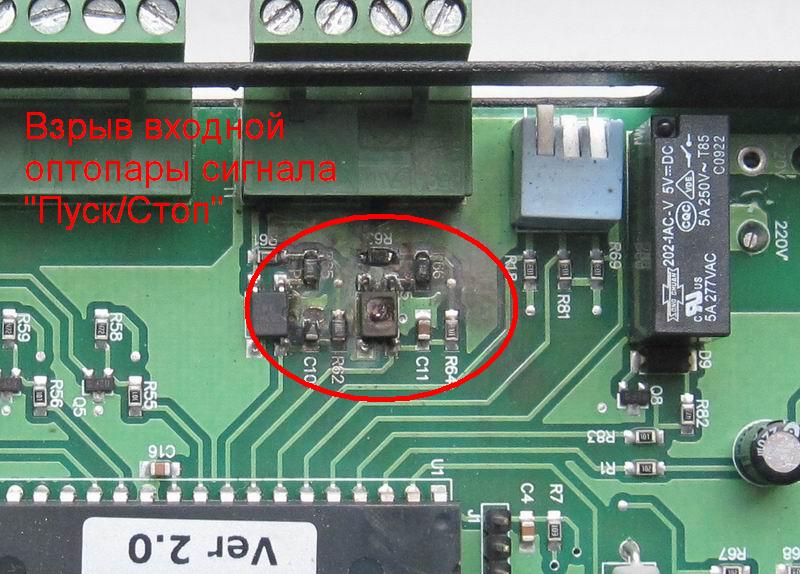

Фото платы AST2-85-45 в районе клеммника управляющих сигналов.
- корпус оптопары, через которую подается сигнал "Пуск/Стоп" разворочен; Причина - попадание высокого напряжения на выводы 11-12 клеммника сигналов управления. |
Поэтому, перед монтажом и настройкой устройств плавного пуска настоятельно рекомендуем внимательно прочитать условия предоставления гарантийного обслуживания, также "Правила устройств электроустановок" и "Правила технической эксплуатации..."
